Célula solar

A célula solar é um aparato que converte energia proveniente da luz solar em energia elétrica. Essas células são denominadas células fotovoltaícas. No projeto do VANT com painéis solares, ele é utilizada como artifício para melhora da autonomia de vôo da aeronave.

../../../_images/celula_solar.png

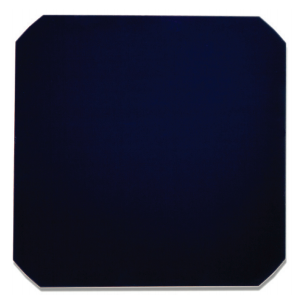

Célula Solar C60 - Fonte: Datasheet SUNPOWER C60 SOLAR CELL

../../../_images/img_cell_solar_c60.png

Dimensões da célula solar C60 - Fonte: Datasheet SUNPOWER C60 SOLAR CELL

../../../_images/interconnect_cell.png

Conexão da célula solar - Fonte: Datasheet SUNPOWER C60 SOLAR CELL

../../../_images/eletrical_caracteristic_cell.png

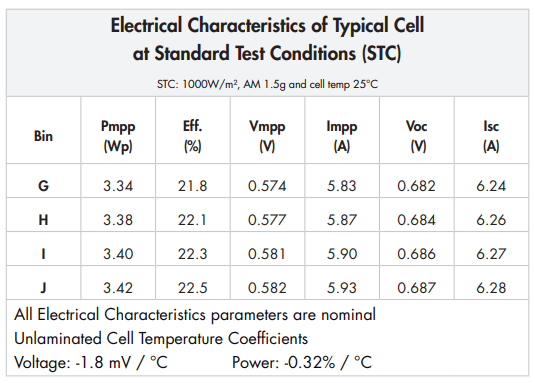

Características elétricas da célula solar C60 - Fonte: Datasheet SUNPOWER C60 SOLAR CELL

../../../_images/resposta_sensor.png

Típica I-V curva - Fonte: Datasheet SUNPOWER C60 SOLAR CELL

../../../_images/eficiencia_sensor.png

Curva de eficiência do sensor - Fonte: Datasheet SUNPOWER C60 SOLAR CELL

As células solares utilizadas possuem as seguintes características:

  • Vmpp: Tensão de máxima potência;
  • Voc: Tensão de circuito aberto;
  • Impp: Conrrente de máxima potência;
  • Isc: Corrente de de curto circuito;
Especificações da célula Maxeon C60
Características Valor
Dimensões 125 x 125 mm
Eficiência 21,8%
Vmpp 0,574V
Voc 0,682V
Impp 5,83A
Isc 6,24A

Nota

As especificações completas da célula solar estão disponíveis nas fichas técnicas abaixo.
