Primeiros passos com o Gumstix Overo

Montando o Gumstix COM na Placa de Expansão Tobi

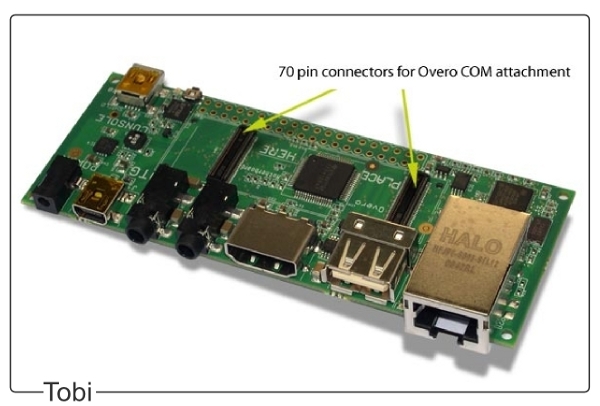

A configuração dos computadores Gumstix Overo consiste em um computador em modulo e uma placa de expansão. O modulo Overo se conecta a uma placa de expansão Tobi através dos dois conectores AVX de 70 pinos localizados na parte inferior do COM. Coloque a placa Tobi em uma superfície plana e antiestética, alinhe a COM com o contorno branco na placa acima dos conectores e pressione delicadamente a COM até que ela se encaixe no lugar.

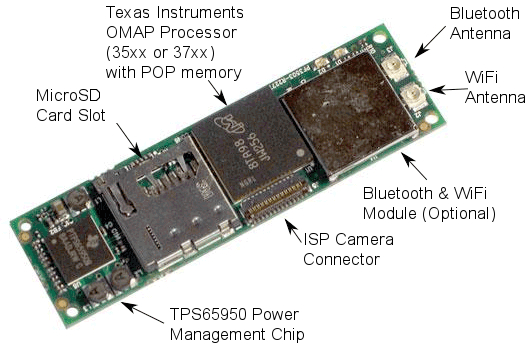

../../../_images/overo_front.png
../../../_images/gs_tobi.jpg

Para utilizar a câmera, a placa de câmera deve ser conectada à parte superior do Overo COM através de um cabo de fita.

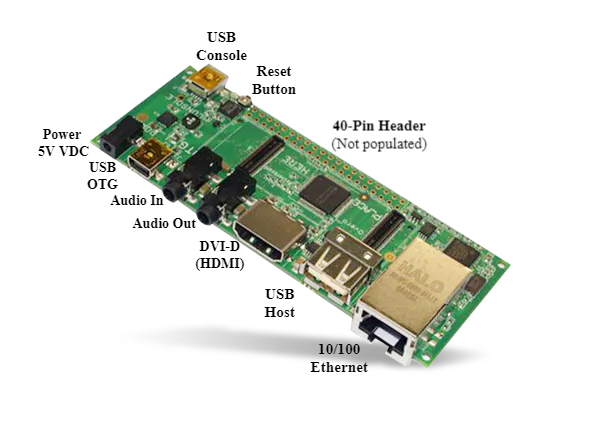

Conexões do Overo

../../../_images/Overo_connection.png

A placa de expansão Tobi vem com uma porta USB Host e uma USB On-the-Go (OTG). A porta USB Host é usada exclusivamente para conectar periféricos ao sistema, enquanto a porta USB OTG pode ser usada para conectar periféricos via cabo USB OTG ou para conectar o sistema Gumstix como periférico a um sistema host separado.

A porta USB Host utiliza uma corrente de 500 mA e aceita uma taxa de sinalização de High-speed (HS) a 480 Mbit/s, enquanto a porta USB OTG tem uma corrente de 100 mA e suporta três diferentes taxas de sinalização, Low Speed (LS) a 1,5 Mbit/s, Full Speed (FS) a 12 Mbit/s e High Speed (HS) a 480 Mbit/s.

Nota

Muitos periféricos USB usam uma taxa de sinalização de Full Speed (FS) e não funcionam na porta USB Host, que é apenas de High Speed (HS). Se você estiver com problemas para conectar periféricos USB diretamente ao sistema Gumstix, conectar os periféricos primeiro a um hub USB com alimentação e depois conectar o hub com alimentação ao sistema Gumstix geralmente resolverá o problema.

Para a conexão de mais periféricos, além da quantidade de portas USB disponíveis na placa de expansão Tobi, recomendamos a utilização de um hub USB. O hub USB energizado deve ser conectado a porta USB Host da placa de expansão e um hub USB não energizado deve ser conectado a porta OTG USB da placa de expansão com um cabo USB On-the-Go.

Dica

O vídeo Connecting Gumstix Tobi Expansion Board to Video Monitor demonstra como conectar um Overo COM a um monitor e alguns periféricos através da placa Tobi.

Conectando-se ao Overo

Primeiramente, insira o seu cartão microSD com a imagem do sistema operacional no slot de cartão na parte superior do Overo COM. Certifique-se de que ele se encaixa firmemente no lugar.

O computador Overo pode ser acessado conectando-o a um outro computador Linux ou Windows, ou até mesmo ser ligado diretamente a um monitor DVI e conectado a diversos periféricos, como mouse, teclado, monitor, saída de som, entre outros, através da placa de expansão Tobi.

Neste trabalho, iremos optar por liga-lo a um computador Linux e estabelecer uma conexão seria via a porta USB Console por simplicidade.

Estabelecendo uma conexão serial via console

Para ligar o computador embarcado ao computador conecte um cabo USB ao computador e ao USB console da placa de expansão Tobi. Feito isso, uma luz verde deve se acender indicando a conexão correta. Em seguida verifique em qual porta de comunicação serial Gumstix Overo está conectada, no Windows isso pode ser verificado acessando o Gerenciador de Dispositivos e, em seguida, Portas (COM e LPT). No Linux basta executar o comando:

$ dmesg | grep tty

Nota

O comando dmesg é um comando que imprime as mensagens núcleo que, na maioria das vezes, são mensagens dos drivers do dispositivo. Quando acrescentamos grep tty estamos realizando uma busca nas saídas da função dmesg pelo termo tty e restringindo a sua saída aquelas mensagens que contém este termo.

A placa Gumstix deve ser a última entrada a aparecer, por exemplo:

user@Ubuntu:~$ dmesg | grep tty
[    0.000000] printk: console [tty0] enabled
[ 4214.120990] usb 2-1: FTDI USB Serial Device converter now attached to **ttyUSB0**

Em seguida será necessário executar um programa para emular o terminal, recomenda-se o programa Screen para Linux. Caso ainda não o tenha instalado basta executar a linha de comando sudo apt-get install screen. Ou no caso do sistema operacional Windows, recomenda-se o PuTTY. Estes programas emulam terminais e executam apenas a tarefa de imprimir os caracteres recebidos pela porta serial, ou USB no caso, e enviar por essa mesma porta os caracteres digitados.

Para iniciar a comunicação por terminal com o Gumstix Overo basta executar a seguinte linha de comando:

$ sudo screen /dev/<Nome do dispositivo USB> 115200

No caso da linha de comando do exemplo apresentada anteriormente, o termo ttyUSB0 foi a porta encontrada ao utilizar o comando dmesg e «115200» é a velocidade de comunicação em baud. Nesse momento a comunicação entre a Gumstix e o computador deve ser estabelecida e assim que a Gumstix for ligada os caracteres devem começar a ser impressos na tela do computador.

Inicializando o Overo COM

Feita conexão com o console, o Overo COM estará pronta para ser ligado. Para inicializar o sistema basta conectar a fonte de alimentação de 5 Volts à sua placa de expansão. Os indicadores LED no COM devem acender em azul e verde. O processo de inicialização será exibido no terminal da sua máquina host.

Porém, antes de ligá-la, é importante comentar que o fabricante recomenda a limpeza de variáveis da memória flash sempre que iniciar uma nova versão do sistema operacional no computador embarcado pela primeira vez. Para fazê-lo, basta interromper o processo de boot apertando qualquer tecla antes de seu início quando aparece a mensagem «Hit any key to stop autoboot» e uma contagem regressiva na tela. O processo típico de inicialização será similar ao seguinte:

reading u-boot.img
reading u-boot.img


U-Boot 2012.04.01 (Jul 19 2012 - 17:31:34)

OMAP36XX/37XX-GP ES1.2, CPU-OPP2, L3-165MHz, Max CPU Clock 1 Ghz
Gumstix Overo board + LPDDR/NAND
I2C:   ready
DRAM:  512 MiB
NAND:  512 MiB
MMC:   OMAP SD/MMC: 0
In:    serial
Out:   serial
Err:   serial
Board revision: 1
Direct connection on mmc2
timed out in wait_for_pin: I2C_STAT=1000
I2C read: I/O error
Unrecognized expansion board
Die ID #2d3800229ff8000001683b060a00b012
Net:   smc911x-0
Hit any key to stop autoboot:  0
Overo #

Uma vez interrompido o boot do sistema basta executar o comando nand erase 240000 20000 para limpar as variáveis salvas e reset para reiniciar o processo de boot, como mostrado a seguir:

# nand erase 240000 20000
# reset

Nota

Se os LEDs azul e verde no COM não acenderem e não for exibido nada no seu terminal, tente pressionar o botão de reset na placa de expansão até ver um processo de inicialização. Se o problema persistir, a imagem pode não ter sido instalada com sucesso. Recomenda-se que você tente instalar novamente ou usar uma imagem diferente.

A figura a seguir ilustra este procedimento. Os caracteres são impressos rapidamente e a contagem de tempo é de apenas 1 segundo para os núcleos do projeto Yocto, portanto é necessário ficar atento para interromper o processo.

Feito isso o processo de boot deve iniciar e diversas mensagens irão aparecer na tela. É importante verificar, na primeira vez que se inicia o sistema operacional, se nenhuma mensagem de erro aparece e, se tudo ocorrer bem, ao final do processo será exigido uma senha, se o computador embarcado chegou a esse ponto provavelmente tudo está em ordem. A senha de acesso ao sistema Yocto é «root» e para o sistema Ubuntu gumstix, caso necessário, a senha é igual ao usuário.

Salvando a imagem do SO na memória flash

O computador embarcado Overo WaterSTORM COM da Gumstix conta com uma memória interna não volátil de 1 GB do tipo Flash, memória suficiente para armazenarmos o sistema operacional. Apesar de o mais recomendado ser continuar usando o cartão SD por possuir mais memória e ser transferido entre dispositivos com mais facilidade, ter o sistema operacional salvo na memória flash do computador embarcado pode ser útil.

O site do fabricante descreve quatro maneiras distintas de se realizar este procedimento. A maneira que apresentou o melhor resultado foi a última das opções explicadas e é resumida a instalar na memória flash tudo o que foi instalado no cartão de memória somado ao binário do núcleo através de um script fornecido em seu endereço eletrônico. O script desejado está disponivel em Flashing with U-Boot - Write Images to Flash, porém, todo o processo será detalhadamente descrito a seguir.

  1. Com o cartão SD bootavel conectado ao seu computador host, acesse o diretorio /boot na partição rootfs. Por exemplo, caso o rootfs esteja montado em /media/<Nome_de_Usuário>/rootfs/:
$ cd /media/<Nome_de_Usuário>/rootfs/boot
  1. Devemos armazenar dentro da pasta boot da partição rootfs o novo MLO, u-boot.img e o binário do núcleo. Observe que esses bootloaders que serão adicionados à pasta boot não são os mesmos que estão na partição boot, pois estes novos bootloaders devem ser específicos para operar da memória flash. Esses novos arquivos podem ser obtidos com os seguintes comandos:
$ sudo wget https://s3-us-west-2.amazonaws.com/gumstix-yocto/2015-02-25/overo/master/MLO
$ sudo wget https://s3-us-west-2.amazonaws.com/gumstix-yocto/2015-02-25/overo/master/u-boot.img
$ sudo wget https://s3-us-west-2.amazonaws.com/gumstix-yocto/2015-02-25/overo/master/gumstix-console-image-overo.ubi -O rootfs.ubi
  1. Crie um script para gravar os arquivos na memória flash com o nome flash-all.cmd. Para isso basta executar o comando:
$ sudo nano flash-all.cmd

Copiar e colar o script:

nand erase.chip

# switch to 1-bit ECC and write MLO
load mmc 0:2 ${loadaddr} /boot/MLO
nandecc hw
nand write ${loadaddr} 0x0 ${filesize}
nand write ${loadaddr} 0x20000 ${filesize}
nand write ${loadaddr} 0x40000 ${filesize}
nand write ${loadaddr} 0x60000 ${filesize}

# switch back to BCH8 and write u-boot
nandecc sw bch8
load mmc 0:2 ${loadaddr} /boot/u-boot.img
nand write ${loadaddr} u-boot ${filesize}

# write the kernel (if uImage...otherwise skip)
load mmc 0:2 ${loadaddr} /boot/uImage
nand write ${loadaddr} linux ${filesize}

# write the filesystem
load mmc 0:2 ${loadaddr} /boot/rootfs.ubi
nand write ${loadaddr} rootfs ${filesize}

Em seguida confirme o nome do arquivo (Ctrl+O) e saia do editor de texto (Ctrl+X).

../../../_images/flash-all.png
  1. Para tornar o script executável e adiciona-lo à partição de boot do cartão SD bootável, basta executar e seguinte linha de comando (assumindo que a partição de inicialização esteja montada em /media/<Nome_de_Usuário>/boot):

Aviso

Lembre-se de editar os nomes dos arquivos no script para coincidirem com os nomes dos arquivos que serão adicionados a seguir.

$ mkimage -A arm -O linux -T script -C none -a 0 -e 0 -n "flash-all" -d flash-all.cmd /media/<Nome_de_Usuário>/boot/flash-all.scr
../../../_images/flashSD.png

Nota

Caso o comando mkimage não seja encontrado, basta executar o comando sudo apt install u-boot-tools para instalar o pacote de ferramentas em seu computador. O comando mkimage é um comando utilizado para fazer imagens para serem utilizadas pelo u-boot. As opções de comando e suas explicações são facilmente obtidas digitando man mkimage no terminal do Linux.

  1. Desmonte o cartão SD e o insira em seu computador embarcado, inicie o sistema e aguarde o carregamento do u-boot. Interrompa o processo de inicialização quando vir «Hit any key to stop autoboot» e insira o comando:
# mmc rescan 0; load mmc 0 ${loadaddr} flash-all.scr; source ${loadaddr}

Essa linha de comando irá executar o script passando os bootloaders, o binário do núcleo e os arquivos raiz do sistema operacional para a memória flash do sistema embarcado e as mensagens apresentadas na figura abaixo devem ser impressas.

../../../_images/flasing.png

Retire o cartão SD e reinicie o seu sistema. Se tudo correu bem, seu sistema deve iniciar normalmente.
